Opór elektryczny decyduje o tym, czy prąd płynie swobodnie, czy napotyka wyraźną przeszkodę. W tym tekście wyjaśniam, czym jest rezystancja, jak łączy się z prawem Ohma, od czego zależy i jak ją mierzyć w praktyce. Dorzucam też proste przykłady, bo właśnie one najszybciej porządkują temat w szkolnych zadaniach.
Najważniejsze informacje o oporze elektrycznym
- Opór elektryczny mówi, jak silnie materiał przeciwstawia się przepływowi prądu.
- Jednostką jest om (Ω), a związek z napięciem i natężeniem opisuje wzór R = U / I.
- Na wartość oporu wpływają przede wszystkim materiał, długość, przekrój i temperatura przewodnika.
- Przewodniki, izolatory i półprzewodniki zachowują się inaczej, więc nie każdy element da się opisać tym samym prostym modelem.
- W pomiarach najczęstsze błędy to podłączony zasilacz, zły zakres i niedocenianie oporu styków.
Czym jest rezystancja i od czego zależy
Ja najprościej ujmuję to tak: to miara tego, jak bardzo dany materiał utrudnia ruch elektronów. Im większy opór, tym trudniej przepchnąć przez niego ładunek przy tym samym napięciu. W układzie SI jednostką jest om, oznaczany symbolem Ω, a 1 Ω oznacza taki opór, przy którym przy napięciu 1 V płynie prąd 1 A.
W praktyce nie chodzi o samą „trudność” w sensie potocznym, tylko o zderzenia nośników ładunku z atomami, jonami i strukturą materiału. Dlatego metal, cienki przewód i rozgrzany drut mogą zachowywać się zupełnie inaczej niż gruby przewodnik albo szkło. W zadaniach szkolnych warto pamiętać jeszcze jedną rzecz: opór jest cechą elementu, ale jego wartość zależy także od geometrii i temperatury.
To właśnie ten punkt prowadzi do prawa Ohma, bo bez niego trudno wyjaśnić, skąd biorą się proste obliczenia w obwodach.
Prawo Ohma w praktyce
Najważniejszy wzór brzmi U = I · R. Z niego od razu wynika, że przy stałym napięciu większy opór daje mniejsze natężenie, a mniejszy opór pozwala popłynąć większemu prądowi. Ja zwykle tłumaczę to na prostym obrazie: ta sama „siła popychania” prądu, ale różne „zwężki” w obwodzie.
| Napięcie | Opór | Natężenie | Wniosek |
|---|---|---|---|
| 12 V | 6 Ω | 2 A | Prąd płynie dość swobodnie |
| 12 V | 12 Ω | 1 A | Opór podwojony, prąd spadł o połowę |
| 9 V | 3 Ω | 3 A | Mały opór daje większe natężenie |
To dobrze pokazuje, dlaczego przy stałym zasilaniu cienki, długi przewód potrafi „zabrać” część energii po drodze, a opornik ogranicza prąd w obwodzie. Warto też pamiętać o wyjątku: nie każdy element zachowuje się idealnie liniowo, więc diody, żarówki żarnikowe i niektóre półprzewodniki odchodzą od prostego modelu, zwłaszcza gdy zmienia się temperatura.
Jeśli ten związek jest jasny, łatwiej zrozumieć, skąd bierze się zmiana oporu przy różnych materiałach i wymiarach elementu.
Co wpływa na opór przewodnika
W szkolnych zadaniach najbardziej użyteczny jest wzór R = ρ · L / A, gdzie ρ to rezystywność materiału, L to długość przewodnika, a A to pole jego przekroju. Ten zapis od razu pokazuje, że opór nie zależy tylko od tego, z czego coś jest zrobione, ale też od jego kształtu. Im mniejsza rezystywność, tym lepszy przewodnik.
| Czynnik | Jak wpływa na opór | Dlaczego to ma znaczenie |
|---|---|---|
| Długość przewodnika | Większa długość oznacza większy opór | Elektrony mają dłuższą drogę i więcej zderzeń |
| Pole przekroju | Większy przekrój oznacza mniejszy opór | Prąd ma „szerszą drogę” przepływu |
| Rodzaj materiału | Jedne materiały stawiają mały, inne duży opór | Miedź przewodzi lepiej niż stal czy nichrom |
| Temperatura | W metalach wzrost temperatury zwykle podnosi opór | Rozgrzany drut zachowuje się inaczej niż zimny |
To dlatego cienki, długi kabel grzeje się bardziej niż krótki i gruby przewód o tym samym materiale. W praktyce inżynierskiej właśnie te zależności decydują o doborze przewodów, bezpieczników i elementów grzejnych. Dalej warto zobaczyć, jak różnią się podstawowe klasy materiałów, bo to porządkuje cały temat.
Przewodniki, izolatory i półprzewodniki
Ja lubię tę część, bo dobrze pokazuje, że nie każdy materiał zachowuje się tak samo. Podział jest prosty, ale w praktyce bardzo użyteczny: przewodniki mają mały opór, izolatory bardzo duży, a półprzewodniki zmieniają zachowanie zależnie od warunków.
| Rodzaj materiału | Charakterystyka | Przykłady i zastosowanie |
|---|---|---|
| Przewodniki | Ładunki przemieszczają się łatwo | Miedź, aluminium, srebro; kable, ścieżki w obwodach, instalacje |
| Izolatory | Przepływ prądu jest bardzo utrudniony | Plastik, szkło, guma; osłony przewodów, obudowy, zabezpieczenia |
| Półprzewodniki | Własności można silnie zmieniać domieszkami, temperaturą lub światłem | Krzem, german; diody, tranzystory, układy scalone |
W półprzewodnikach sytuacja bywa odwrotna niż w metalach: temperatura, domieszkowanie i światło potrafią wyraźnie zmieniać ich zachowanie. To właśnie dlatego krzem jest podstawą elektroniki, a nie tylko kolejnym „średnim” przewodnikiem. Warto też dodać, że izolator nie zawsze jest idealny, a przewodnik nie zawsze zachowuje się wzorcowo przy wysokim napięciu lub uszkodzeniu materiału. To prowadzi do pytania praktycznego: jak taki opór w ogóle zmierzyć i nie zepsuć wyniku już na starcie?
Jak mierzyć opór bez typowych pomyłek

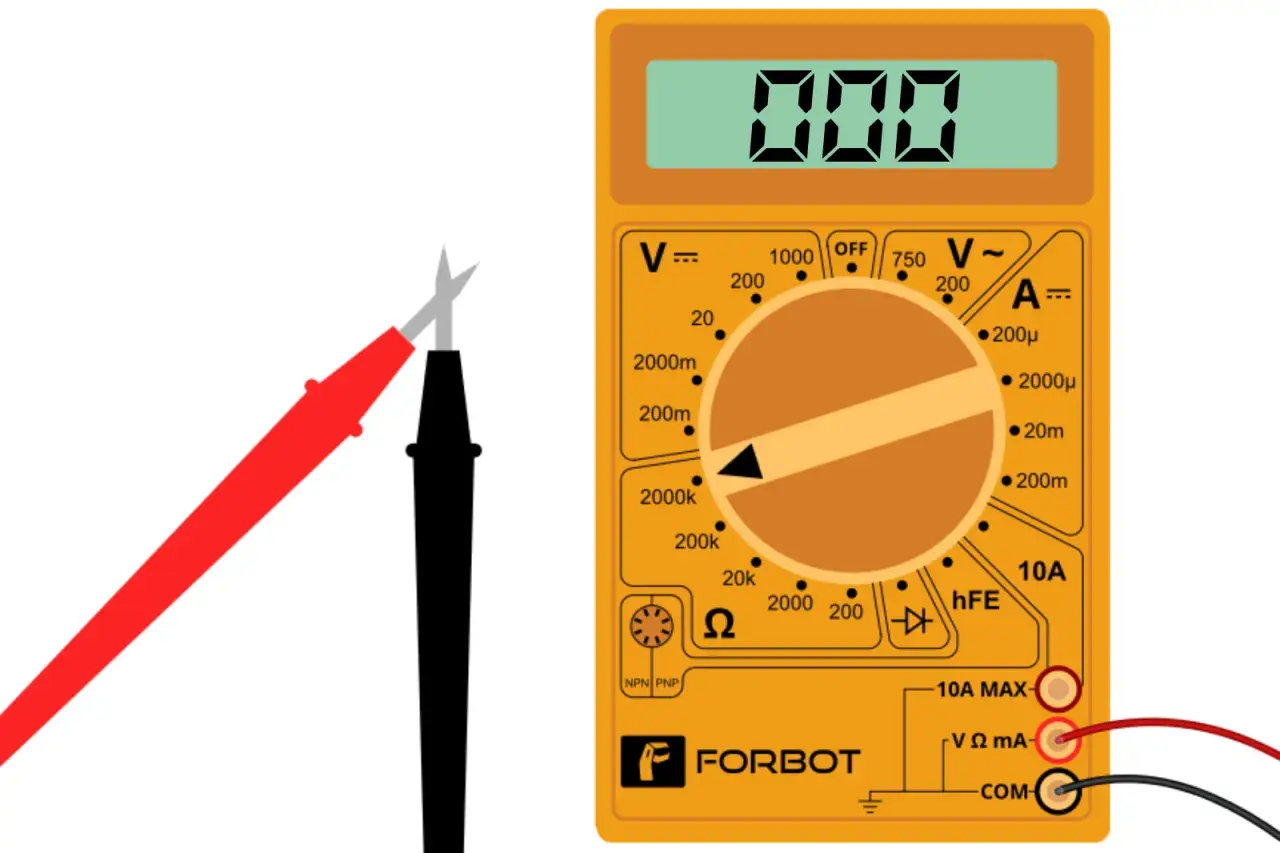

Do pomiaru używa się multimetru ustawionego na zakres Ω albo omomierza. Najważniejsza zasada jest banalna, ale często ignorowana: mierzony element musi być odłączony od zasilania. Jeśli układ jest pod napięciem, wynik będzie zafałszowany, a czasem po prostu niebezpieczny.
- Wyłącz zasilanie i rozładuj element, jeśli mógł się naładować.
- Ustaw multimetr na pomiar oporu i wybierz rozsądny zakres.
- Przyłóż sondy do końców elementu, najlepiej stabilnie i bez ruszania przewodów.
- Odczytaj wynik i sprawdź, czy mieści się w spodziewanym przedziale.
Przy małych oporach trzeba uważać na opór przewodów pomiarowych i styków. Jeśli multimetr pokazuje 0,3 Ω, a sama końcówka przewodu już wnosi kilka dziesiątych oma, wynik nie jest tak precyzyjny, jak wygląda. Dlatego przy bardzo małych wartościach stosuje się dokładniejsze metody, na przykład pomiar czteroprzewodowy, który ogranicza wpływ przewodów pomiarowych.
Najczęstszy błąd początkujących to mierzenie elementu „w układzie”, bez odłączenia innych gałęzi. Wtedy zamiast oporu jednego elementu dostaje się opór całej części obwodu albo dziwną, niestabilną wartość. Z tego powodu w zadaniach i na sprawdzianie trzeba jeszcze umieć odróżnić wynik pomiaru od wyniku obliczeń z idealnego modelu.
Pułapki, które najczęściej psują zadania z prądu
Oto kilka rzeczy, które najczęściej rozjeżdżają poprawne rozwiązanie:
- Mylenie oporu z napięciem lub natężeniem, choć każda z tych wielkości opisuje coś innego.
- Wstawianie do wzoru złych jednostek, na przykład mieszanie kiloohmów z omami bez przeliczenia.
- Zakładanie, że każdy element ma stałą wartość oporu niezależnie od temperatury.
- Traktowanie żarówki jak idealnego opornika, mimo że żarnik mocno zmienia swoje własności po rozgrzaniu.
- Pomijanie faktu, że przewód też ma swój opór, nawet jeśli w prostych zadaniach bywa on mały.
- Przyjmowanie, że przewód łączący elementy zawsze można uznać za idealny, nawet gdy polecenie wymaga większej dokładności.
Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie ona prosta: w obwodach elektrycznych nie wystarczy znać sam wzór, trzeba jeszcze wiedzieć, kiedy model jest uproszczony, a kiedy zaczyna mijać się z rzeczywistością. To właśnie ta różnica najczęściej decyduje o tym, czy rozwiązanie jest tylko „na pamięć”, czy naprawdę poprawne.
