Najprościej mówiąc, klatka Faradaya to przewodząca osłona, która ogranicza wpływ zewnętrznych pól elektrycznych i większości zakłóceń elektromagnetycznych. Ja tłumaczę ten mechanizm tak: metalowa obudowa porządkuje ładunki na swojej powierzchni, dzięki czemu wnętrze staje się znacznie spokojniejsze „elektrycznie” niż otoczenie. W tym artykule wyjaśniam, jak to działa, z czego taka osłona jest zrobiona, gdzie się ją stosuje i jakie ma realne ograniczenia.
Najkrócej: metalowa osłona tłumi pole i zakłócenia, ale nie jest magiczną barierą
- Skuteczność zależy od ciągłości przewodnika, a nie tylko od tego, że coś jest metalowe.
- Najlepiej tłumi się pola elektryczne i fale radiowe; stałe pola magnetyczne są trudniejsze do ograniczenia.
- Szczeliny, źle domknięte drzwi i przewody przechodzące przez obudowę potrafią mocno osłabić efekt.
- W praktyce spotkasz ją m.in. w mikrofalówkach, laboratoriach, komorach pomiarowych i ekranowanych torbach na elektronikę.
- Przy częstotliwościach radiowych liczy się rozmiar otworów względem długości fali, a nie sama grubość metalu.
Na czym polega ekranowanie elektromagnetyczne
Żeby zrozumieć ten temat, trzeba zacząć od podstaw: przewodnik reaguje na zewnętrzne pole tak, aby ładunki ustawiły się na jego powierzchni i osłabiły oddziaływanie wewnątrz. W praktyce oznacza to, że wnętrze metalowej obudowy może być dużo lepiej chronione przed zakłóceniami niż otoczenie. Ja lubię mówić o tym jak o „przejęciu ruchu” przez powierzchnię materiału, zamiast wpuszczania pola do środka.

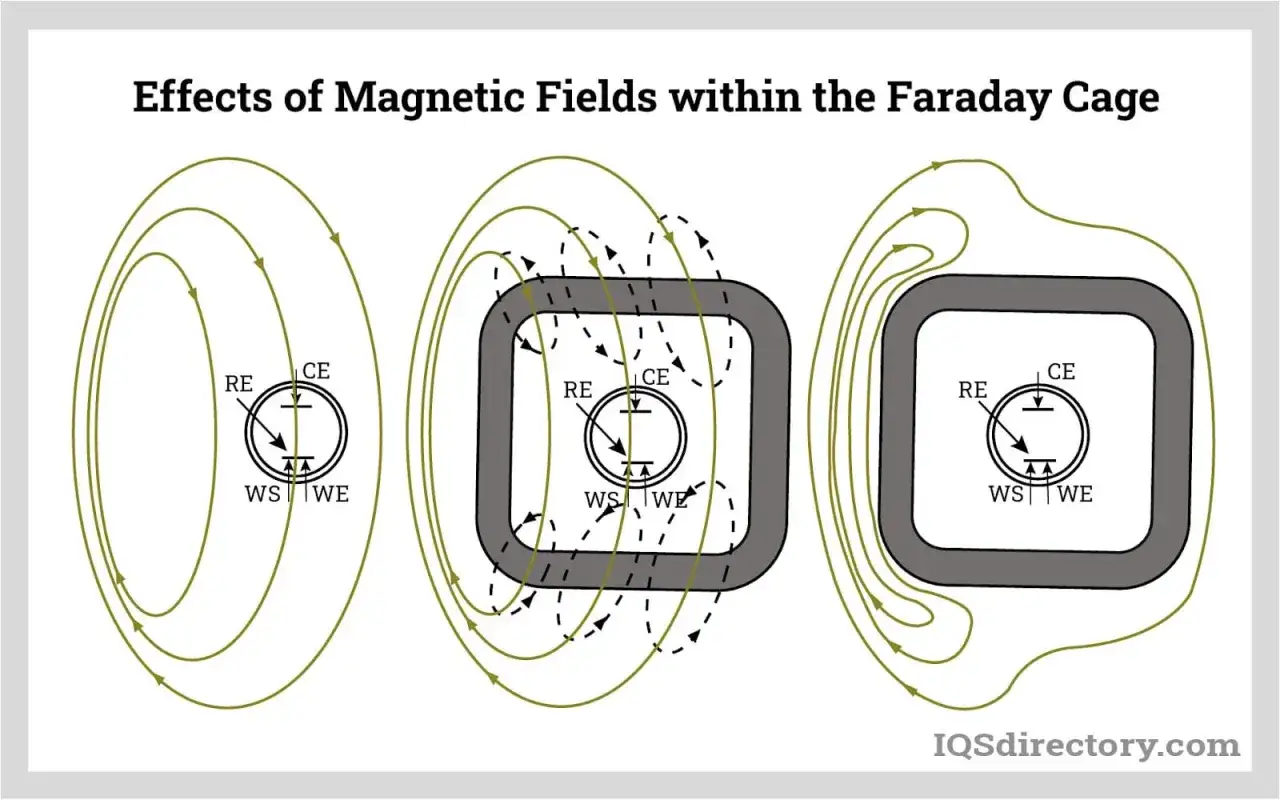

To działa najlepiej dla pól elektrycznych i fal elektromagnetycznych o wyższych częstotliwościach. Z polem magnetycznym jest trudniej, zwłaszcza gdy jest ono stałe albo bardzo wolnozmienne. Dlatego nie każda metalowa skrzynka automatycznie zapewnia pełną izolację od wszystkiego, co „elektromagnetyczne”.
Co dzieje się z ładunkami w przewodniku
Gdy zewnętrzne pole oddziałuje z metalem, swobodne elektrony przemieszczają się i tworzą taki rozkład ładunku, który osłabia wpływ pola wewnątrz. To nie jest efekt dekoracyjny, tylko bezpośrednia konsekwencja własności przewodnika. Jeśli ktoś pyta mnie, dlaczego to działa, odpowiadam krótko: bo ładunki nie siedzą biernie, tylko szybko reorganizują się na powierzchni.
Przeczytaj również: Energia potencjalna - Opanuj mgh i 1/2kx²! Uniknij szkolnych błędów.
Dlaczego siatka też potrafi działać
Nie trzeba od razu pełnej blachy. Siatka metalowa także może działać jak ekran, o ile otwory są odpowiednio małe względem długości fali. Dla sygnału o częstotliwości 2,4 GHz długość fali wynosi około 12,5 cm, więc drobna siatka może tłumić zakłócenia bardzo dobrze, ale większe szczeliny zaczynają już przepuszczać energię. To właśnie dlatego okienko w mikrofalówce jest z drobnej siatki, a nie z dużych oczek.
Gdy już widać ten mechanizm, naturalnie pojawia się pytanie: z czego taka osłona powinna być zrobiona, żeby rzeczywiście działała, a nie tylko wyglądała na „techniczną”.
Z czego buduje się skuteczną osłonę
W praktyce liczy się nie tylko materiał, ale też jakość połączeń, ciągłość powierzchni i sposób zamknięcia obudowy. Dobre ekranowanie elektromagnetyczne opiera się na przewodniku, który nie ma przypadkowych przerw, odstających elementów i słabych styków. Im większa kontrola nad tymi detalami, tym lepszy efekt.
| Rozwiązanie | Gdzie sprawdza się najlepiej | Ograniczenia |
|---|---|---|
| Solidna obudowa metalowa | Laboratoria, urządzenia pomiarowe, komory ekranowane | Ciężka, droższa, wymaga bardzo dobrych połączeń na łączeniach i drzwiach |
| Metalowa siatka | Drzwi mikrofalówek, osłony wentylacyjne, niektóre obudowy techniczne | Skuteczność zależy od wielkości oczek; duże otwory przepuszczają zakłócenia |
| Folia aluminiowa | Proste doświadczenia szkolne, krótkie testy demonstracyjne | Łatwo ją przerwać, pognieść i rozszczelnić na łączeniach |
| Torba lub etui RF | Mobilna ochrona telefonu, kluczyków lub małych urządzeń | Jakość bywa nierówna, a zamek i szwy są newralgicznymi punktami |
Najbardziej niedoceniany element to ciągłość elektryczna. Nawet bardzo dobry materiał przestaje działać dobrze, jeśli między elementami są luźne styki, farba izolująca połączenie albo zbyt duże szczeliny. Właśnie na tym często wykładają się amatorskie konstrukcje. Sama „metalowość” nie wystarcza, jeśli obudowa nie tworzy spójnej drogi dla ładunków.
Po takim przeglądzie łatwiej zobaczyć, że osłona elektromagnetyczna nie jest abstrakcją z podręcznika, tylko narzędziem, które ma bardzo konkretne miejsca zastosowania.
Gdzie spotkasz ją w praktyce
Najbardziej znany przykład to oczywiście mikrofalówka. Jej metalowa komora zatrzymuje energię wewnątrz, a drobna siatka w drzwiach pozwala widzieć wnętrze, ale nadal ogranicza ucieczkę promieniowania. To świetny przykład kompromisu: przepuszczalność światła i tłumienie fal radiowych nie są tym samym problemem, więc konstrukcja może rozwiązać jedno, a kontrolować drugie.
Drugie ważne miejsce to laboratoria i aparatura pomiarowa. W badaniach elektroniki czy telekomunikacji nawet niewielkie zakłócenie z zewnątrz potrafi zafałszować wynik. Dlatego komory ekranowane chronią nie tylko urządzenie, ale też sam pomiar. W takich zastosowaniach nie chodzi o wygodę, lecz o powtarzalność danych.
Osłony tego typu pojawiają się też w samochodach, samolotach, serwerowniach i przy sprzęcie medycznym. Chodzi albo o ochronę przed zakłóceniami, albo o ograniczenie emisji sygnałów, które nie powinny wydostawać się na zewnątrz. W przypadku sprzętu elektronicznego ma to znaczenie także dla stabilności działania: mniej zakłóceń to mniej losowych błędów.
W niektórych sytuacjach spotyka się także ekranowane torby i etui do przechowywania kart, kluczyków czy telefonów. Tu warto zachować chłodną ocenę: takie produkty mogą działać dobrze, ale tylko wtedy, gdy są solidnie wykonane i szczelnie zamknięte. Marketingowe obietnice bywają mocniejsze niż realna skuteczność.
Skoro widać już zastosowania, trzeba uczciwie powiedzieć o granicach tego rozwiązania, bo właśnie tam najczęściej rodzą się nieporozumienia.
Czego nie zatrzyma i gdzie najczęściej pojawia się błąd
Najczęstszy błąd polega na założeniu, że każdy metal blokuje wszystko tak samo. To po prostu nieprawda. Stałe pola magnetyczne są trudniejsze do ekranowania niż pola elektryczne i fale radiowe, a im niższa częstotliwość, tym trudniej uzyskać dobry efekt zwykłą cienką obudową. Jeśli ktoś próbuje „odciąć wszystko od wszystkiego”, zwykle kończy z rozwiązaniem, które działa tylko częściowo.
Drugim problemem są przerwy i szczeliny. Drzwi, zawiasy, śruby, otwory wentylacyjne i przejścia kablowe potrafią obniżyć skuteczność bardziej niż sama grubość materiału pomaga. W praktyce słaby styk bywa większym kłopotem niż cieńsza blacha.
Trzeci punkt to przewody przechodzące przez ekran. Jeśli kabel wchodzi do środka bez odpowiedniego filtrowania, może stać się drogą „wejścia” dla zakłóceń. Dlatego w profesjonalnych rozwiązaniach stosuje się filtry, przepusty i odpowiednie uszczelnienia elektromagnetyczne. To detal, ale właśnie takie detale robią różnicę między dobrym a przeciętnym ekranowaniem.
Warto też rozróżnić ochronę elektromagnetyczną od bezpieczeństwa elektrycznego. Uziemienie pomaga w odprowadzaniu ładunków i poprawia bezpieczeństwo, ale samo w sobie nie zamienia dowolnej metalowej obudowy w skuteczny ekran. Jeśli konstrukcja jest nieszczelna, uziemienie tego nie naprawi. To raczej wsparcie systemu niż cudowny skrót.
Po tej części naturalnie pojawia się pytanie praktyczne: jak sprawdzić, czy dana osłona rzeczywiście działa, zanim zaufa się jej w ważnym zastosowaniu.
Jak ocenić, czy osłona działa dobrze
Ja zwykle zaczynam od prostego testu jakości połączeń. Jeśli obudowa ma drzwi, pokrywę albo szwy, sprawdzam, czy zamyka się równo i czy na styku nie ma luźnych punktów. Z pozoru drobna nieszczelność bywa istotna, zwłaszcza przy wyższych częstotliwościach.
- Sprawdź ciągłość powierzchni - poszukaj przerw, pęknięć, nieprzewodzących powłok i słabych styków.
- Oceń wielkość otworów - im większe otwory względem długości fali, tym słabsze ekranowanie.
- Przyjrzyj się wejściom kablowym - przewody bez filtrów i przepustów często psują cały efekt.
- Wykonaj test użytkowy - sprawdź, czy telefon, radio lub czujnik rzeczywiście traci łączność w środku.
Jeżeli test dotyczy telefonu, pamiętaj o jednej rzeczy: słaby sygnał nie zawsze oznacza pełne ekranowanie, a brak sygnału nie mówi jeszcze nic o skuteczności przy innych częstotliwościach. To rozwiązanie trzeba oceniać pod konkretny cel. Osłona, która świetnie tłumi Wi‑Fi, nie musi działać równie dobrze dla innych pasm.
W bardziej zaawansowanych zastosowaniach używa się pomiarów tłumienia w decybelach, czyli porównania sygnału przed osłoną i po jej zastosowaniu. To już poziom techniczny, ale sama idea jest prosta: im większa różnica, tym lepsza skuteczność. I właśnie tym kończy się praktyka, a zaczyna zdrowa precyzja w myśleniu o całym rozwiązaniu.
Co zostaje najważniejsze po zrozumieniu tego mechanizmu
Najcenniejsza rzecz, jaką można zapamiętać, jest bardzo prosta: skuteczność takiej osłony wynika z fizyki materiału i jakości wykonania, a nie z samego słowa „metal” na opakowaniu. Jeśli spojrzysz na ten temat przez pryzmat ciągłości przewodnika, szczelin, częstotliwości i przejść kablowych, większość nieporozumień znika od razu.
W szkolnych notatkach dobrze działa też jedno praktyczne uproszczenie: pole elektryczne i fale radiowe da się ekranować stosunkowo łatwo, a niskoczęstotliwościowe pola magnetyczne wymagają znacznie więcej uwagi. To zdanie porządkuje temat lepiej niż długa definicja. Gdy ktoś zaczyna od tego rozróżnienia, szybciej rozumie, dlaczego jedne rozwiązania działają, a inne zawodzą.
Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie ona taka: dobra osłona elektromagnetyczna nie polega na „zamknięciu czegoś w metalu”, tylko na zbudowaniu możliwie ciągłej drogi dla ładunków i ograniczeniu miejsc, przez które pole może się przedostać. Właśnie to odróżnia solidne rozwiązanie od efektownej, ale słabej imitacji.
